인텔 CPU 제조 공정: 모래에서 마이크로칩으로

아래는 인텔 CPU 제조 공정에 대한 개요입니다. 더 자세한 내용은 해당 포스팅을 확인해주세요.





인텔 CPU 제조 공정

세상은 데이터 생성 속도가 데이터 분석과 이해 속도를 훨씬 능가하는 추세입니다. 이 모든 데이터를 처리하고 저장하기 위해서는 뛰어난 장치 속도와 AI의 강력한 정보 처리 능력이 필수적입니다. 중앙 처리 장치(CPU)는 제품의 핵심 프로세서로서 데이터 생성과 처리에 필수적인 첨단 기술의 핵심입니다. 아래에서는 인텔이 제공하는 CPU 생성 과정을 중심으로, 모래로부터 실리콘으로, 그리고 마이크로칩으로 변화하는 과정을 자세히 살펴보겠습니다.



모래에서 마이크로칩으로

0123456789

인텔은 스마트폰부터 PC까지 모든 전자제품에 필수적인 칩셋을 제공합니다. 이를 위해 과학의 한계를 뛰어넘는 혁신적인 기술 개발이 요구됩니다. 이러한 노력은 현대 전자제품의 핵심 부품인 중앙 처리 장치(CPU)의 잠재력을 극대화하고 있습니다.



01234567891011121314

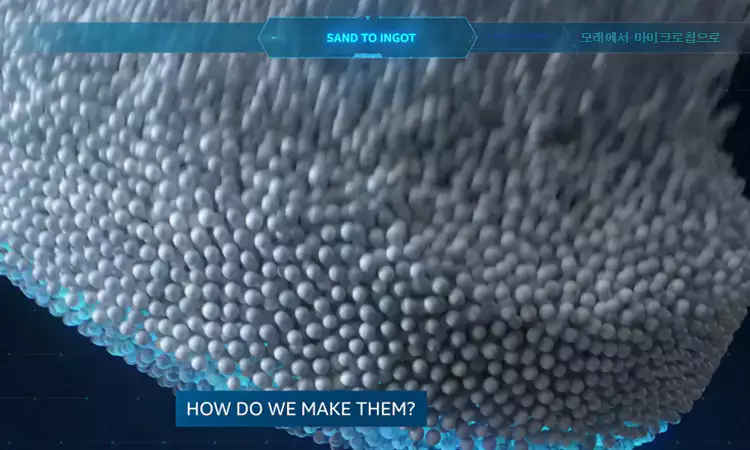

최첨단 실리콘은 이러한 노력의 핵심 소재로, 실리카(SiO2)로 구성된 모래를 기반으로 제조됩니다. 이 과정에서 실리카 모래는 산화 분해 및 화학적 반응을 거쳐 실리콘과 산소로 분해됩니다. 이러한 화학반응은 고온과 압력에서 이루어지며, 주로 1400도 C에서 2000도 C 이상의 고온에서 진행됩니다.

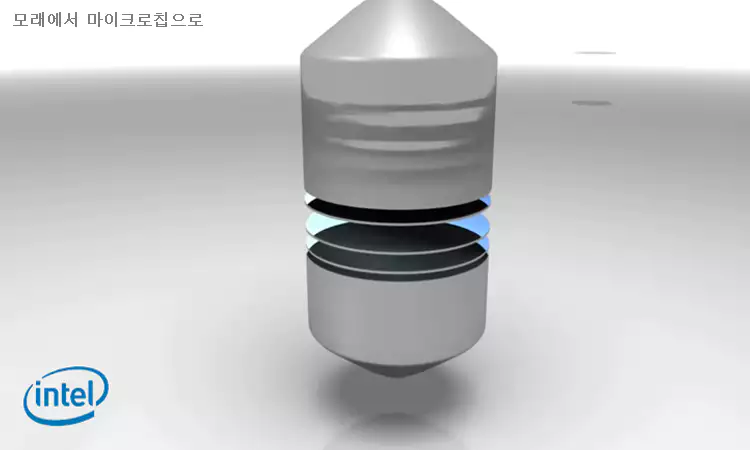

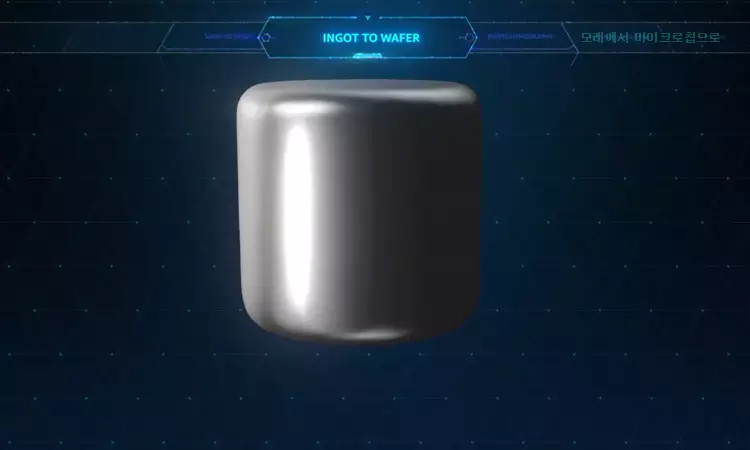

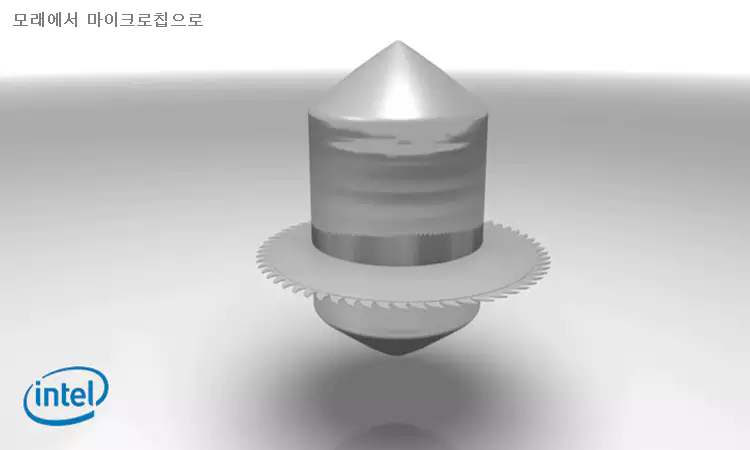

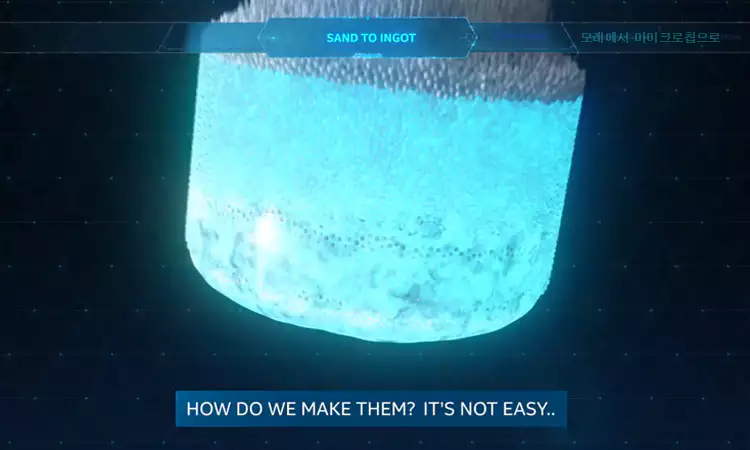

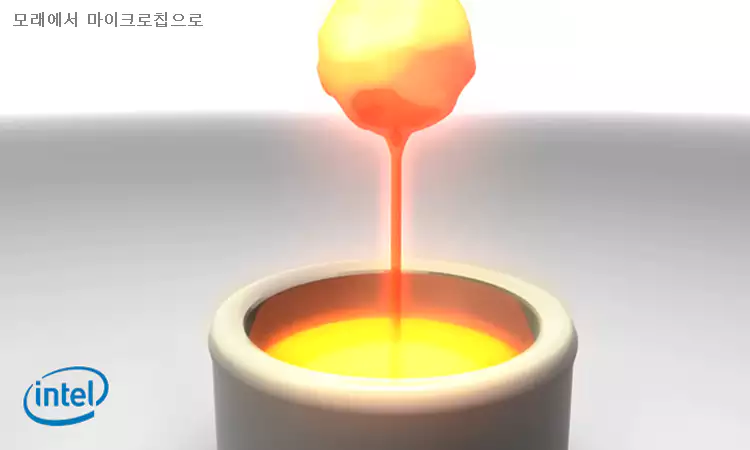

추출된 실리콘은 다양한 화학반응을 통해 정제되고, 고온에서 가공되어 결정화됩니다. 고온에서의 가공은 실리콘 웨이퍼의 유리화, 결정 성장, 결정 합성 등의 단계로 구성됩니다. 유리화 단계에서는 녹은 실리콘이 웨이퍼 형태로 형성되고, 결정 성장 단계에서는 결정화가 진행됩니다. 결정 합성 단계에서는 다양한 화학적 처리를 통해 최종적인 웨이퍼가 형성됩니다.

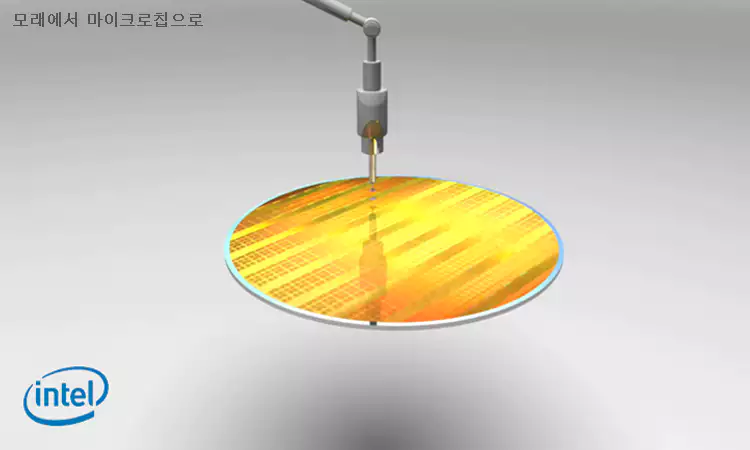

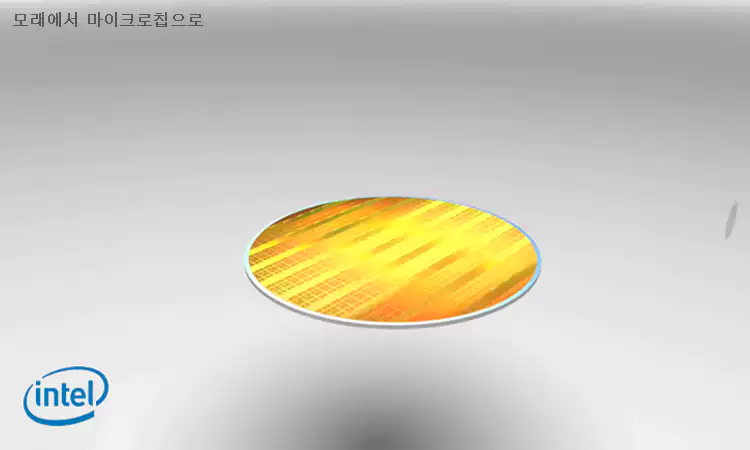

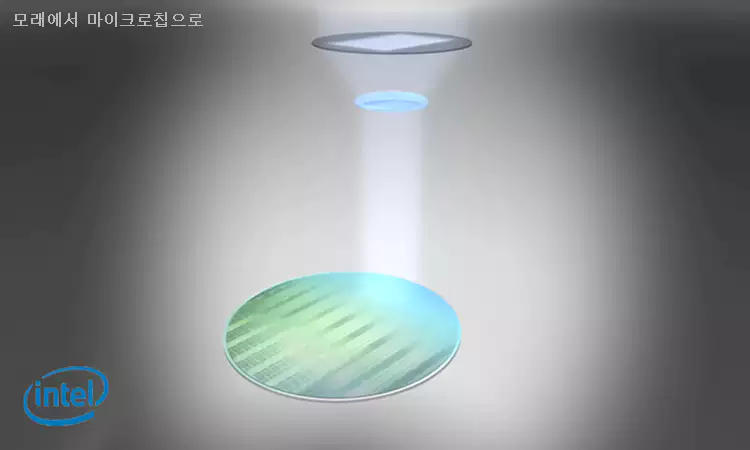

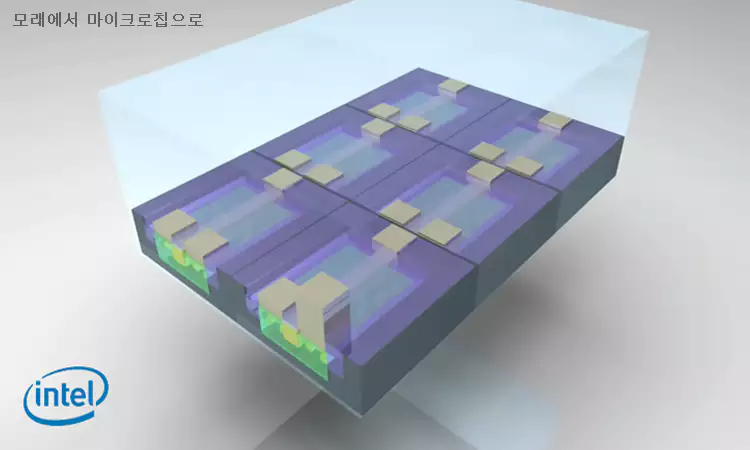

이렇게 만들어진 실리콘 웨이퍼는 인텔의 생산 시설에서 다시 복잡한 공정을 거치게 됩니다. 이러한 공정에서는 게이트 라스트(Gate Last) 제조 방법을 사용하여 유전체 재료와 금속 게이트가 정밀하게 배치됩니다. 그 후, 채널 형성 및 트랜지스터의 기능 유지를 위한 장벽 극복 작업이 진행됩니다. 이러한 과정을 통해 게이트는 채널을 감싸고 전자의 흐름을 조절할 수 있게 됩니다.



게이트 라스트(Gate Last) 제조 방법은 반도체 제조 공정에서 사용되는 기술 중 하나로, 고성능 및 저전력 칩을 만드는 데 중요한 역할을 합니다.

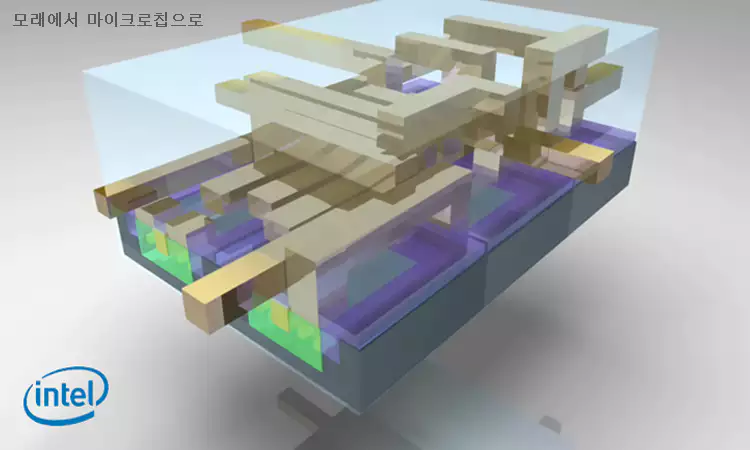

이 방법은 트랜지스터의 게이트를 마지막 단계로 추가하는 방식입니다. 기본적으로, 트랜지스터는 채널을 제어하는 게이트를 포함합니다. 게이트 라스트 제조 방법에서는 먼저 채널과 같은 요소들을 만든 후에 게이트를 추가합니다.



게이트 라스트 방식은 트랜지스터의 게이트를 만들기 위해 먼저 필요한 구조를 층으로 쌓고, 이후 게이트를 만듭니다. 이것은 게이트를 제작하는 과정에서 채널 및 다른 중요한 부품에 영향을 미치지 않도록 합니다. 따라서, 이 방법은 게이트와 다른 부품 사이의 상호 작용을 최소화하여 트랜지스터의 성능을 향상하는 데 도움이 됩니다.

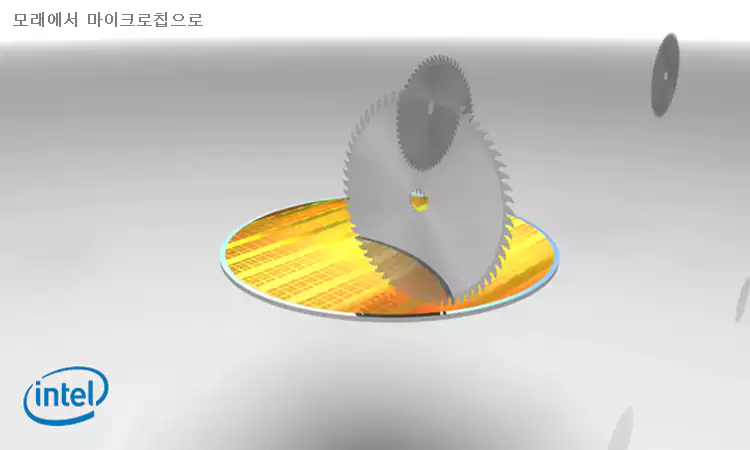

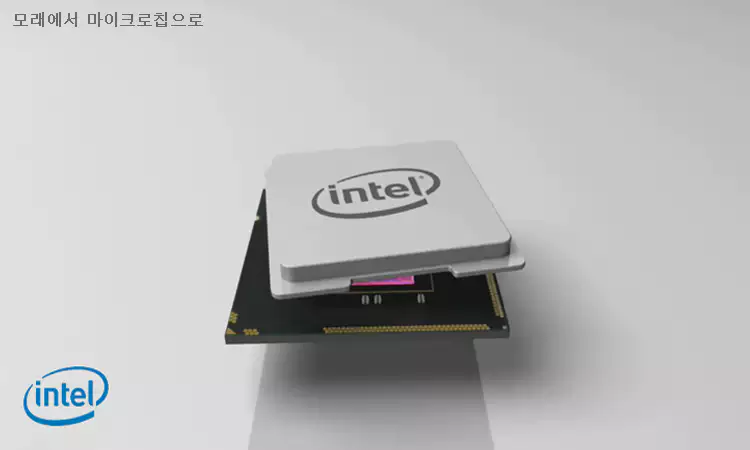

이러한 복잡한 공정은 최신 프로세서 세대에서 높은 트랜지스터 밀도를 실현하고, 각 칩이 우수한 성능과 품질을 제공할 수 있도록 합니다. 공정이 완료된 웨이퍼는 이후 싱귤레이션 및 패키징 단계를 거쳐 최종 제품으로 완성됩니다. 이를 통해 인텔은 전자 제품의 핵심인 칩셋을 제공하여 현대 기술 발전에 중추적인 역할을 하고 있습니다.
